Geradsitz-Einbauventil DN70-70 E1

€0
Medienventil-Oberteil
  • Nennweite: 70mm
  • Antrieb: 70mm
  • Entlastet - Ruhezustand Federkraft geschlossen
  • Art-Nr 130106574
  • 434.70-1-4 / WE30.60.004 / YC54.00282

Zubehör:

Bezeichnung Artikel-Nr
Opt. Stellungsanzeige Antr 0,3 130104953
Ventilsitz 249005144
Geradsitz-Einbauventil Dichtsatz 330101020
Spindel 330106573
Entl.Zyl. für 330106575

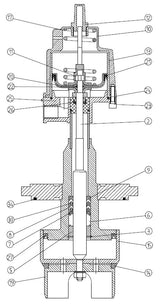

Dichtsatz enthält folgende Artikel:

Pos Bezeichnung Menge Artikel-Nr
03 Sicherungsring 1 Stck 160013852
05 Führungsbuchse 1 Stck 249005121
06 Druckfeder 1 Stck 160015411
08 Manschette 2 Stck 160001553
14 Dichtring 1 Stck 249005102
17 Druckfeder 1 Stck 160015415
27 Dichtring federelastisch 1 Stck 249005115
33 Manschette 3 Stck 160001554
34 O-Ring 1 Stck 160005331
99 Verschl.teil Antrieb Pos.13,21,22,24,26 1 Stck 330101102
